SW5100 无线充TX SoC解决方案
快充从有线发展到无线，品牌手机厂商再一次引领潮流，带动了无线充市场。智融科技紧跟科技潮流，及时推出了支持快充协议的TX单芯片解决方案SW5100. SW5100是一款高集成度的无线充发射端 SOC，兼容最新的 WPC Qi v1.2.4 协议，支持 BPP 及 EPP。其集成了高压降压变换器、2 个 LDO、3 组 NMOS 驱动、ASK 解码电路及 FSK 调制电路，支持 SCP/FCP 等输入协议；集成 32 位处理器，可根据用户需求进行灵活配置。配合外围少量的器 件，即可组成完整的高性能无线充发射端解决方案。

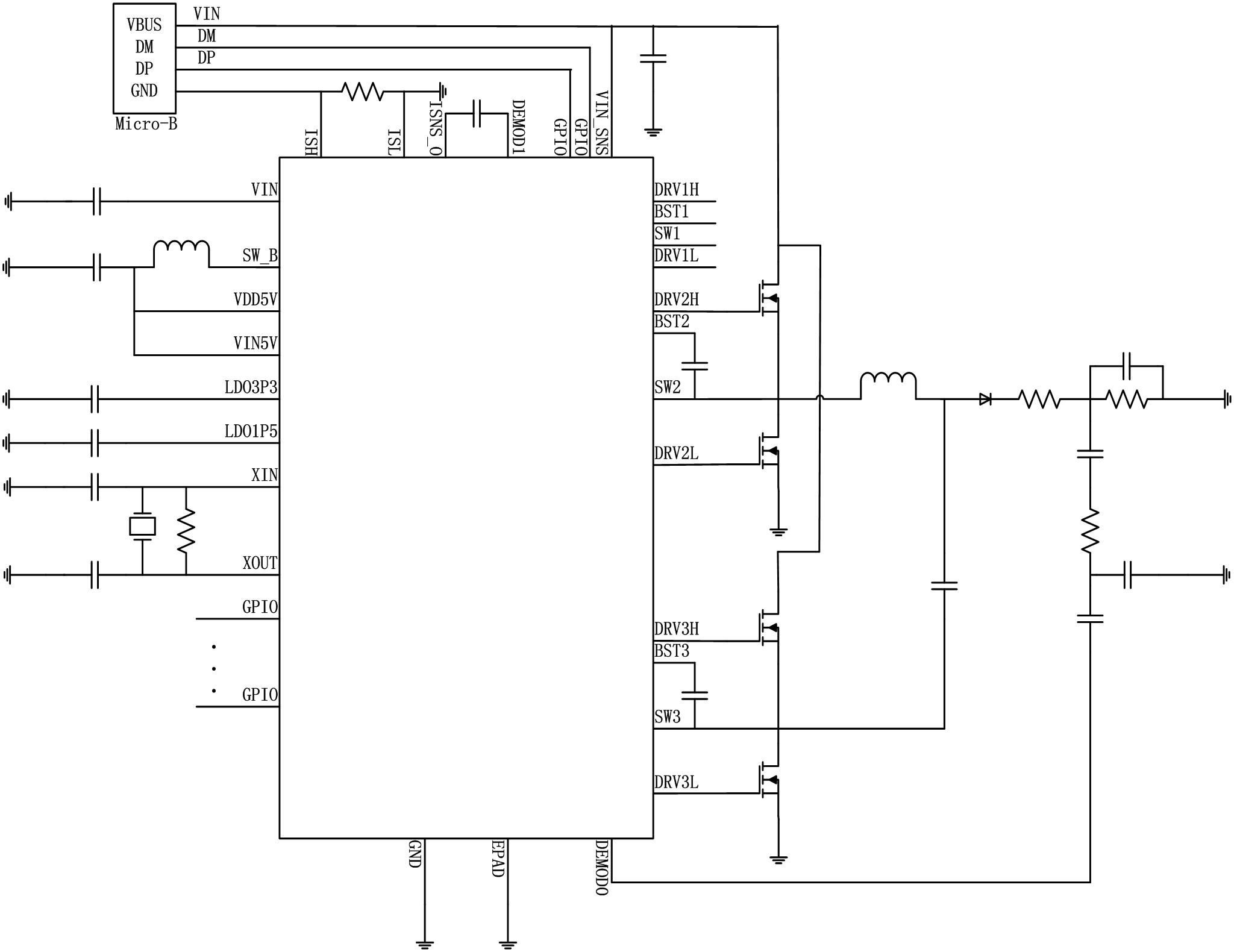

无线充TX SoC应用原理图
SW5100关键特性
1
输入电压范围 3.5~16V
2
集成 3.3V LDO 为内部及 IO 供电
3
支持最高 15W 功率
4
集成 1.5V LDO 为内核供电
5
兼容最新的 WPC Qi v1.2.4 协议
6
集成精准的低端电流检测电路
7
集成 32 位处理器
8
集成 ASK 解码电路
9
支持 FCP/SCP 等快充协议
10
集成 FSK 调制电路
11
集成 3 组 NMOS 驱动电路
12
集成 2 组高性能的 PWM 发生器，可 产生 6 路 PWM 输出，死区时间可调
13
集成 10 位 DAC 用于输出
14
集成 32KHz 及 60MHz 振荡器
15
低工作电流及极低的休眠电流
16
集成看门狗电路用于休眠及唤醒
17
支持 I2C/UART/SPI 接口
18
集成 10 位 ADC 用于检测电压/电流/ 温度
19
过压/欠压/过流/过温保护
20
QFN48-6×6mm
工具与支持
智融提供产品设计工具和相关文件帮助用户加快设计速度，SW5100已量产供货，样品及demo请咨询各大代理商。
